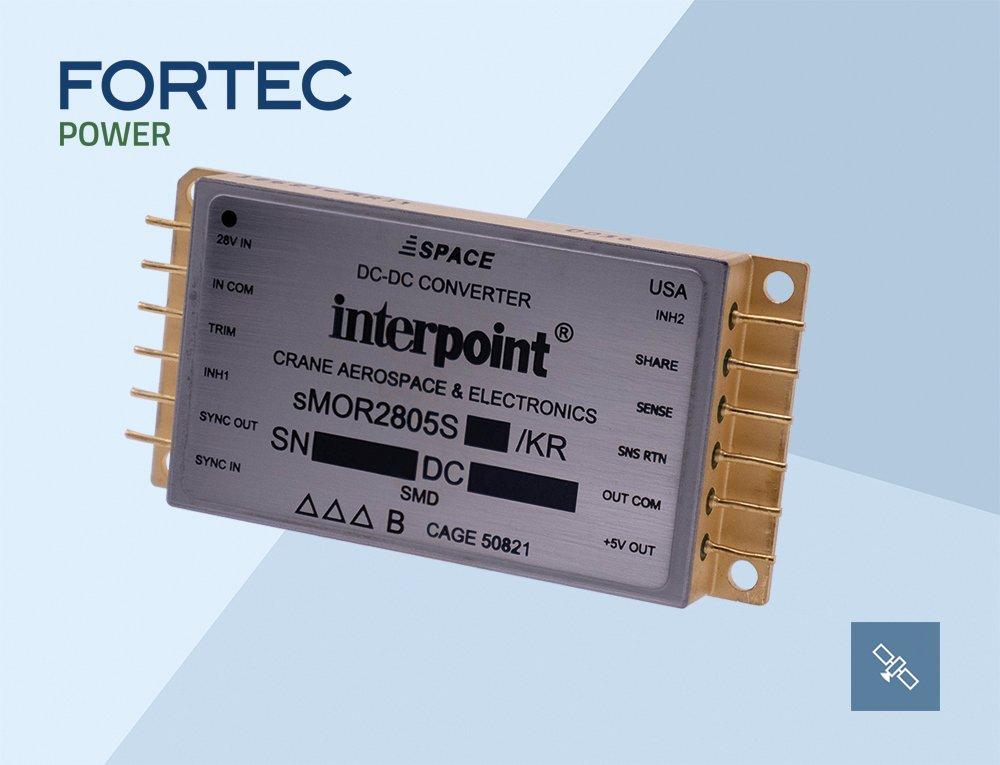

sMOR-Wandler sind ideal für Projekte, die hohe Zuverlässigkeit, kleine Größe und hohe Effizienz erfordern. Der volle Leistung über den gesamten Temperaturbereich von -55 °C bis +125 °C macht die sMOR Serie zur idealen Wahl für langlaufende Raumfahrtanwendungen mit hoher Zuverlässigkeit.
In Verbindung mit dem Interpoint EMI-Filter FMCE-1528 werden die Anforderungen von MIL-STD-461C CE03 an leitungsgebundene Emissionen voll erfüllt. Die Wandler werden mit verstärkter Abschirmung angeboten und entsprechen vollständig den Anforderungen von MIL-PRF-38534 Klasse K und Klasse H.
Die sMOR-Serie arbeitet als Single-Ended-Forward-Wandler mit synchroner Gleichrichtung. Sie benutzt Pulsweitenmodulation (PWM) und eine konstante Schaltfrequenz von 500 kHz.
Wichtige Fakten zum sMOR:
- Qualifizierung nach MIL-PRF-38534 Klasse K
- Eingangsspannung 19 bis 50 V
- Einfach- und Dualausgänge, 3.3 bis 28 V DC
- Ausgänge trimmbar von 80 % bis 110 %
- Betriebstemperatur -55 °C bis +125 °C
- Transientenschutz 80 V für 120 m
- Wirkungsgrad bis zu 81 %
- Vollständig isoliert, magnetische Rückkopplung
- Feste Hochfrequenzschaltung
- Fernabfrage bei Modellen mit einem Ausgang
- Primäre und sekundäre Inhibit-Funktion
- Sync In und Sync Out
- Unbegrenzter Kurzschlussschutz
- Soft-Start-Funktion begrenzt den Anlauf-Einschaltstrom
- Parallelbetrieb mit Stromaufteilung, bis 5 Einheiten (540 W)
- Einzelereignis-Effekte (SEE) LET-Leistung bis 86MeV cm2/mg
- Garantierte ionisierende Gesamtdosis (TID) gemäß MIL-STD-883 Methode 1019
- Strahlungshärtegarantie (RHA) bis zu 100krad
STROMVERSORGUNGEN MIT BERATUNGSEXPERTISE
Mit Fach- und Beratungskompetenz ist FORTEC Power ein stets verlässlicher und wertvoller Partner bei der präzisen Auswahl und beim Design-In der idealen Stromversorgung, auch für anspruchsvolle Applikationen.
Kundenspezifische Anfragen erfüllt FORTEC Power gerne durch eigene Modifikationen oder Neuentwicklungen und bietet als aktiver Marktgestalter moderne Logistiklösungen an.
